LineOhm
ÉVALUATION FACILITÉE DE L’ÉTAT DES MANCHONS.

Optimiser vos entretiens de lignes électriques en rendant l’imprévisible prévisible.


Le LineOhm, basé sur une technologie brevetée d’Hydro-Québec, permet d’évaluer de façon non destructive la résistance électrique des manchons de jonction comprimés sur les conducteurs électriques. Avec la sonde LineOhm, Nucleom propose une solution novatrice dans l’inspection de lignes électriques.

Le vieillissement des réseaux de transmission et les besoins énergétiques croissants obligent les opérateurs de lignes à envisager des solutions qui optimisent la durée de vie des actifs et augmentent la capacité de transmission de l’énergie. Lors de l’évaluation de la durée de vie résiduelle ou du potentiel de rehaussement d’une ligne existante, la résistance mécanique des conducteurs doit être correctement évaluée. Les manchons de jonction comprimés sont des composants clés à vérifier, car ils constituent le maillon le plus faible d’une chaîne. Avec le LineOhm, Nucleom offre une solution qui permet aux ingénieurs spécialisés dans les actifs de ligne électrique d’évaluer avec précision l’intégrité des manchons de conducteurs.

Avec le temps, les cycles thermiques, les vibrations de la ligne, le galop et les événements météorologiques contribuent à la détérioration des manchons. Ces facteurs sont accentués par l’intervention humaine lors de leur installation, ce qui se traduit par des durées de vie variables. Les inspections LineOhm fournissent donc des informations essentielles pour les projets de rehaussement de ligne électrique, la réduction des coûts de remplacement et l’amélioration de la fiabilité grâce à une meilleure planification de la maintenance.

Avantages

  1. Léger
    Le boitier en aluminium fait du LineOhm l’outil d’inspection de manchons le plus léger sur le marché, avec une masse de moins 500 g.
  2. Aucun nettoyage nécessaire

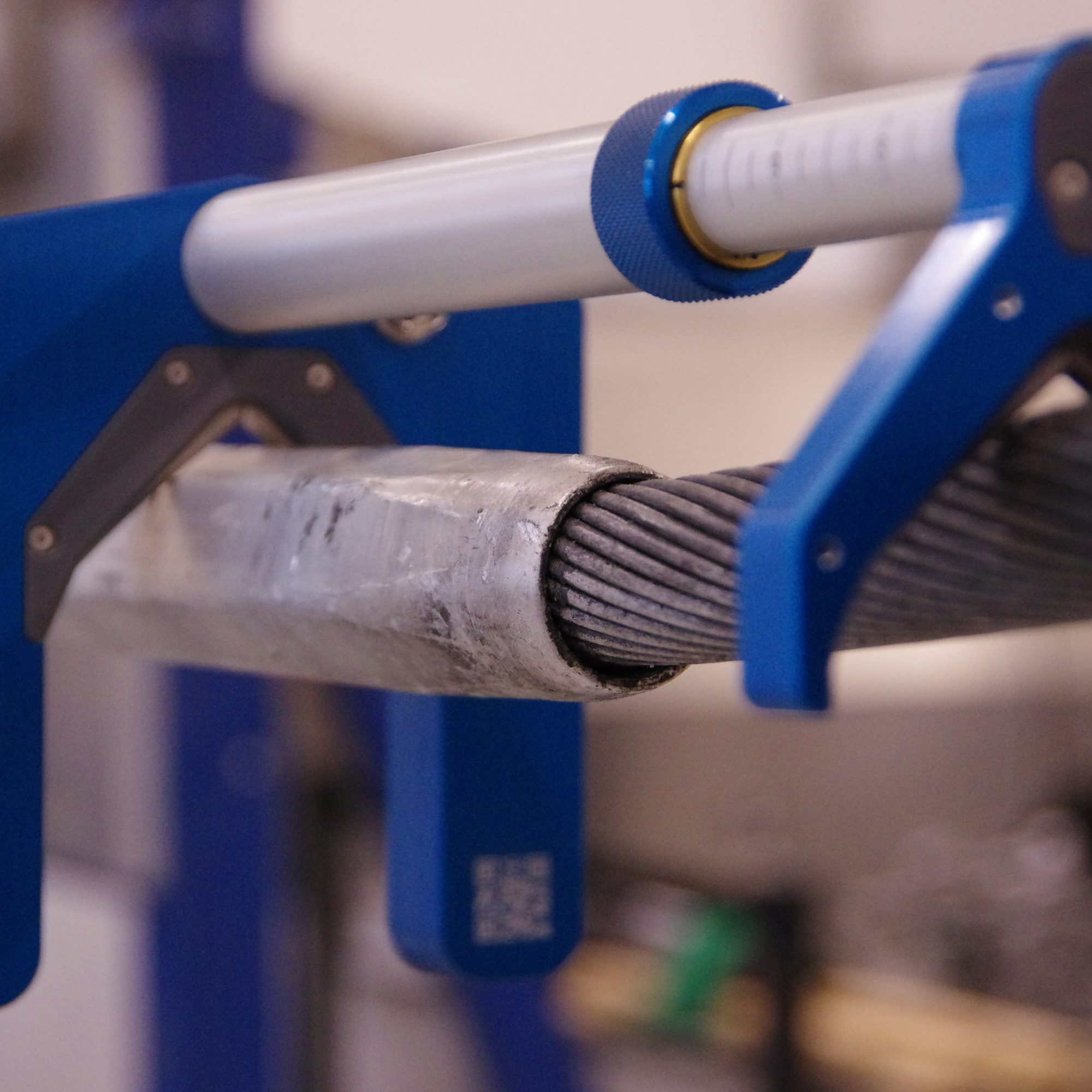

    Grâce au système de lamelles de contact brevetées, le LineOhm peut être utilisé sur un conducteur sans nettoyage préalable.
  3. Courant minimal de 2.5 A
    Cela permet d’utiliser la sonde sur des lignes de transmission adjacentes non utilisées. Ce cas se présente relativement souvent, notamment lors de l’inspection de lignes parallèles redondantes.
  4. Longueur ajustable
    La graduation en cm/po sur le LineOhm permet un ajustement à la main par l’opérateur s’adaptant ainsi facilement à différents types de manchon et assurant une mesure optimale.
  5. Degré de liberté d’approx. 360°
    Lors de l’utilisation sur perche, la rotule d’attache entre le LineOhm et la perche facilite l’utilisation grâce à une prise plus ergonomique.
  6. Technologie novatrice
    Cette innovation est basée sur une technologie brevetée d’Hydro-Québec, leader mondial en énergie et utilisateur prouvé du LineOhm dans son propre parc électrique.

Demander un devis
Livraison prévue: Q1-2023

Déploiement

Nucleom propose la technologie LineOhm en produit ou service, selon les besoins du client. Plus d’information

Drone

La solution LineOhm se déploie sur une ligne électrique énergisée à l’aide des outils d’inspection franchiseurs d’obstacles, notamment le LineDrone, lequel a fait l’objet d’une entente entre DRONE VOLT et Hydro-Québec. Ce type de déploiement facilite grandement l’atteinte des endroits difficiles d’accès, et assure un rendement optimal des prises de mesure.



Communiqué de presse          BROCHURE LINEDRONE

Perche

Le LineOhm-perche permet un usage classique, déployé au bout d’une perche par les monteurs de lignes.

Caractéristiques Techniques

Le LineOhm est un micro-Ohmmètre de précision, qui permet de mesurer la résistance électrique des manchons de conducteurs. Afin de prendre des mesures en se posant sur les lignes énergisées, cet appareil est léger, compact, robuste et précis. Le LineOhm donne des données fiables sur l’état de santé de manchons récents ou en service depuis plusieurs années.

  • Conducteurs de 15 à 45 mm de diamètre;
  • Manchons de 15 à 70 mm de diamètre;
  • Longueur ajustable allant de 19 à 33 cm;
  • Ligne sous tension jusqu’à 765 kV;
  • Opérationnel de 2.5 A jusqu’à 3000 A.

Contribution d’Hydro-Québec

« Ce partenariat avec Nucleom facilitera l’approvisionnement d’Hydro-Québec et permettra le déploiement de nos technologies sur des réseaux électriques partout dans le monde par une entreprise qui a démontré son expertise dans les essais non destructifs et l’inspection d’infrastructures critiques«
– Patrick Judge, chef – Développement des affaires – Nouvelles solutions d’Hydro-Québec.

ENTENTE DE COMMERCIALISATION

LineOhm
Mesures fiables de la résistance électrique.
